金絲焊接一般指0.3mm直徑以下的芯片引線焊接，常焊接的金絲線徑為0.025mm，多應用于集成電路和半導體傳感器或其他器件中。黃金具良好的延展性，能壓成薄箔，具極高的傳熱性和導電性。純金具有良好的抗化學腐蝕性，是非常好的電鍍材料，常應用于航空航天電子、軍工電子以及醫療電子中，應用非常廣泛。

 這篇文章介紹的金線焊接案例是某傳感器中金線與pcb電路板焊接，金線線徑為0.05mm，電路板焊盤為鍍金層，共8個焊點需要焊接。金絲與鍍金層也是金屬與金屬焊接，一般采用電阻焊工藝。

  電阻焊工藝是指將被焊工件緊壓兩電極之間，并通電流，利用電流流經工件接觸面及近鄰區域產生的電阻熱，將被焊工件接觸面加工到熔化貨塑性狀態，使之形成金屬結合的一種方法。簡單的說，就是金屬之間經過電流產生電阻熱形成熔合而完成焊接，如下示意圖：

因為這種工藝是金屬之間的熔合焊接，無需釬料，所以有以下優勢：

1.焊接時間短，效率高，熱量集中，無須其它再處理工藝

2.成本低，不需其它添加輔材。

3.操作簡單易實現自動化和組入生產流水線。

雖然我們介紹金線焊接采用電阻焊工藝，但是也不是所有的電阻焊機都可以做到傳感器芯片引線的焊接。市場上焊接電源分很多種，現在常用的從分為交流焊接電源，直流焊接電源，晶體管焊接電源。根據產品尺寸、材質、焊接要求等不同，需要選擇合適的焊接電源。針對這款傳感器產品，芯片引線金線尺寸為0.05mm，焊盤鍍金層為幾十微米，產品尺寸要求焊接電源必須能夠高精度控制電流，同時需要與之配套的精密焊接機構部分。

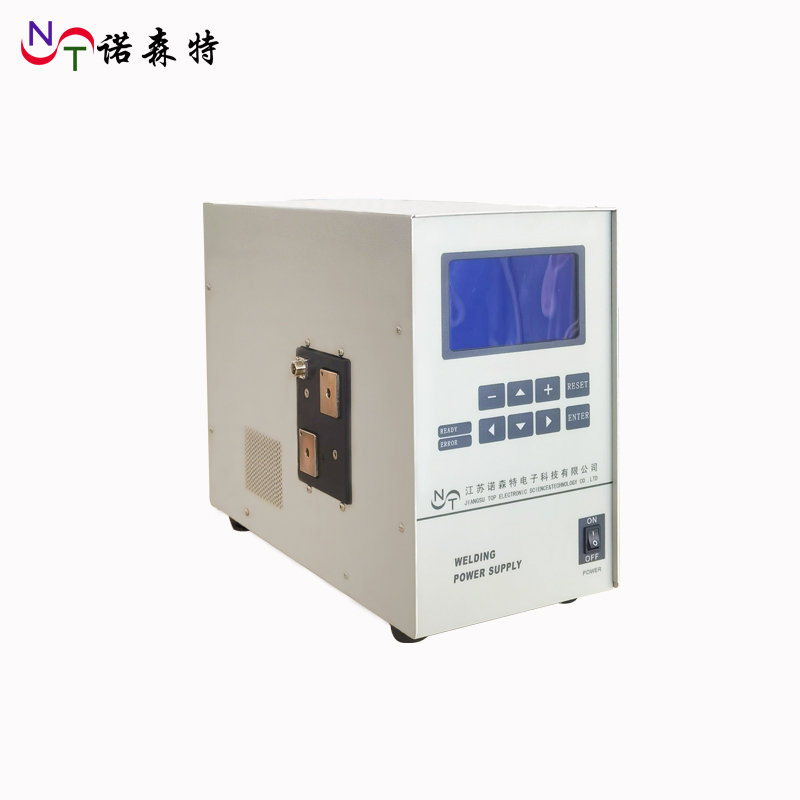

我司自主研發生產的精密焊接電源，電流控制精確、穩定。能夠得到很好的焊接品質。

1、高頻100KHz控制精度。

2、z大輸出電流300A，分辨率1A。

3、定電流，定電壓，以及混合工作模式。

4、時間精度0.01ms。

5、具有焊接電流，電壓，功率和電阻顯示功能。

6、焊接參數多項監控，并具有超限報警功能。

7、具有多項產品焊接參數保存功能。

8、彩屏顯示，視覺效果更好。

1、LED直觀顯示， 操作方便。

2、具有恒流、恒壓、恒功率及定脈寬控制方式

3、三波段電流設定，具有緩升緩降控制

4、焊接參數的上下限監控及多參數調動的功能

   5、完善的外部通訊功能，適合各類專機配合。

1、焊接電流上升快：焊接電流的上升速度與以往的機型相比提高了45倍，實現了短時間內的高品質焊接

2、不需要焊接變壓器：焊接電流由晶體管式電源直接控制，不需要焊接變壓器。

3、內置檢測機能：在正式通電流之前可以用檢測電流對工件的有無、以及工件的狀態進行確認。

4、三種控制方式可供選擇：有【定電流】【定電壓】【定電流和定電壓組合】這三種模式可選擇

5、極性切換型：解決了極性效果，使焊接的焊斑保持均勻

以上三款精密焊接電源均可依據產品尺寸、材質和焊接要求選擇。

                            金絲焊接機

配置高精密焊接機構：

1. 忽略工件高度變化，壓力保持不變。
2. 采用機械腳踏控制電極下壓，便于產品對位。

3. 內設觸發開關，到達觸發位才能觸發焊接。

4. 壓力指標數字化顯示，便于記錄。

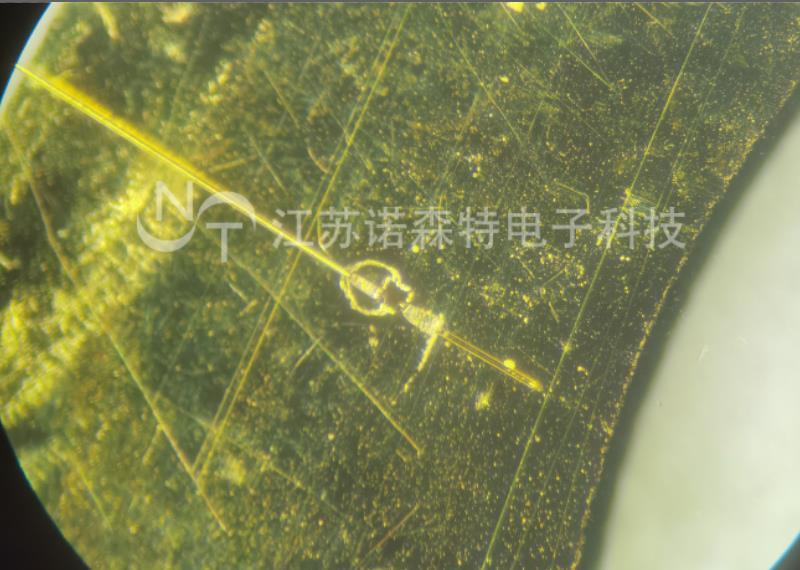

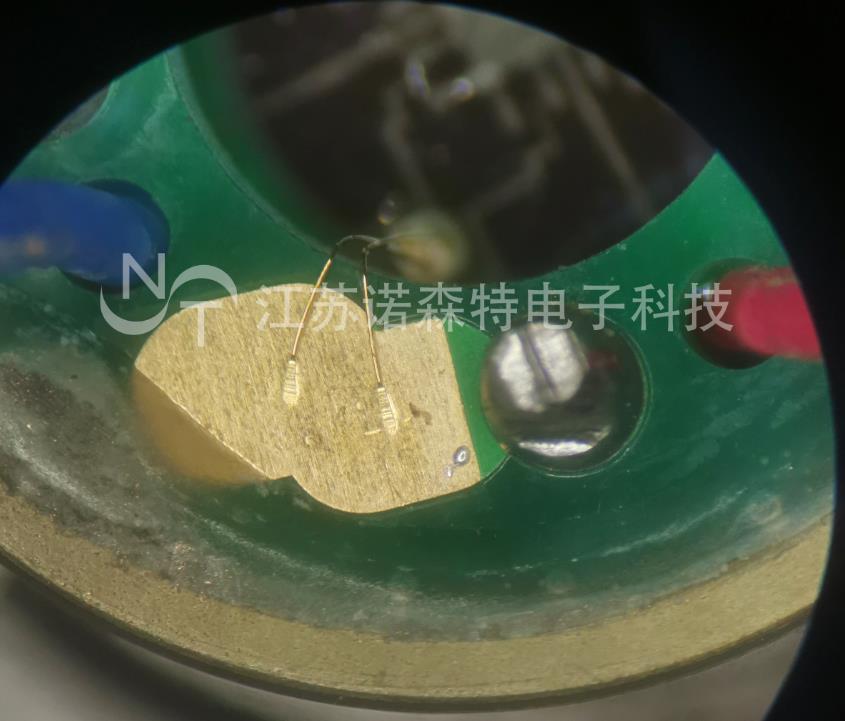

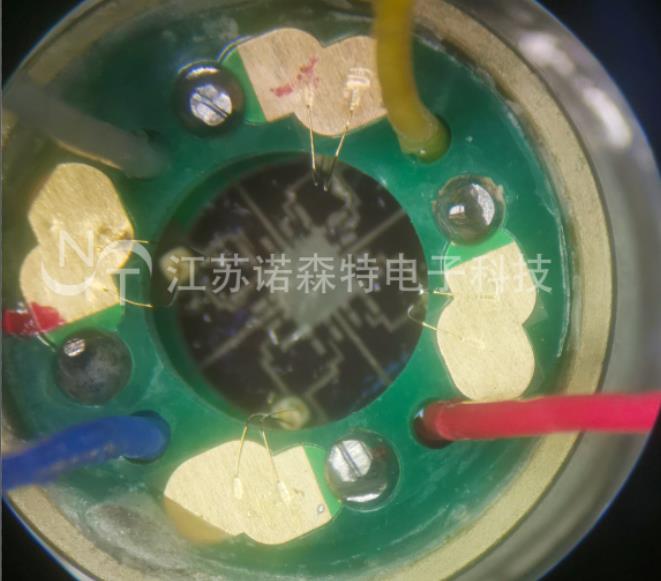

焊接效果展示：

其他金絲焊接案例

此款高精密傳感器芯片引線金線焊接機，不僅可用于金絲焊接，還可以用于鉑金絲焊接、銀絲焊接、鎳鉻絲焊接、銅絲焊接以及其他鉑金合金絲焊接等。
